你是否遇到过这样的情况

户外设备突然断裂

沿海项目批量失效

材料明明达标，却频频出问题

别急着归咎于设计或超载——真正的“幕后黑手”，很可能是 应力腐蚀开裂（Stress Corrosion Cracking, SCC）！

在潮湿、含氯离子（如海边、化工厂、高速公路）等环境中，不锈钢、合金等材料在应力和腐蚀介质的共同作用下，会悄然发生脆性断裂，造成严重安全隐患与经济损失。

应力腐蚀为何如此“狡猾”

应力腐蚀开裂是一种在特定材料（如奥氏体不锈钢） + 持续拉应力 + 腐蚀环境三者共同作用下发生的脆性断裂现象。常见于：

奥氏体不锈钢（如304、316）

海洋/沿海环境（高氯离子）

化工厂、高速公路除冰盐区域等腐蚀性场景

图片由AI生成

它的可怕之处在于：裂纹从晶界内部萌生，表面几乎无迹可寻

断裂毫无预警，往往造成灾难性后果

维修成本高、停机损失大、安全风险极高

案例实录

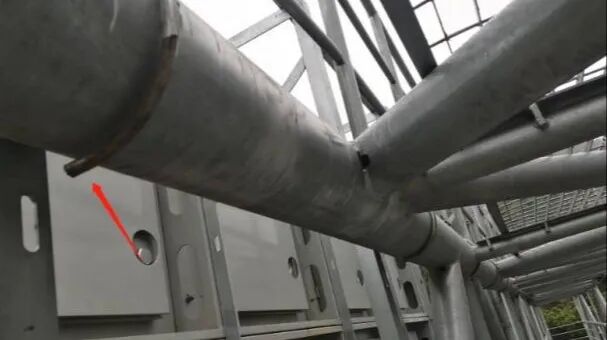

某沿海高速公路304不锈钢抱箍批量断裂

背景：304不锈钢抱箍在沿海高速使用一年后，80%以上发生断裂。

CTI华测检测深度分析

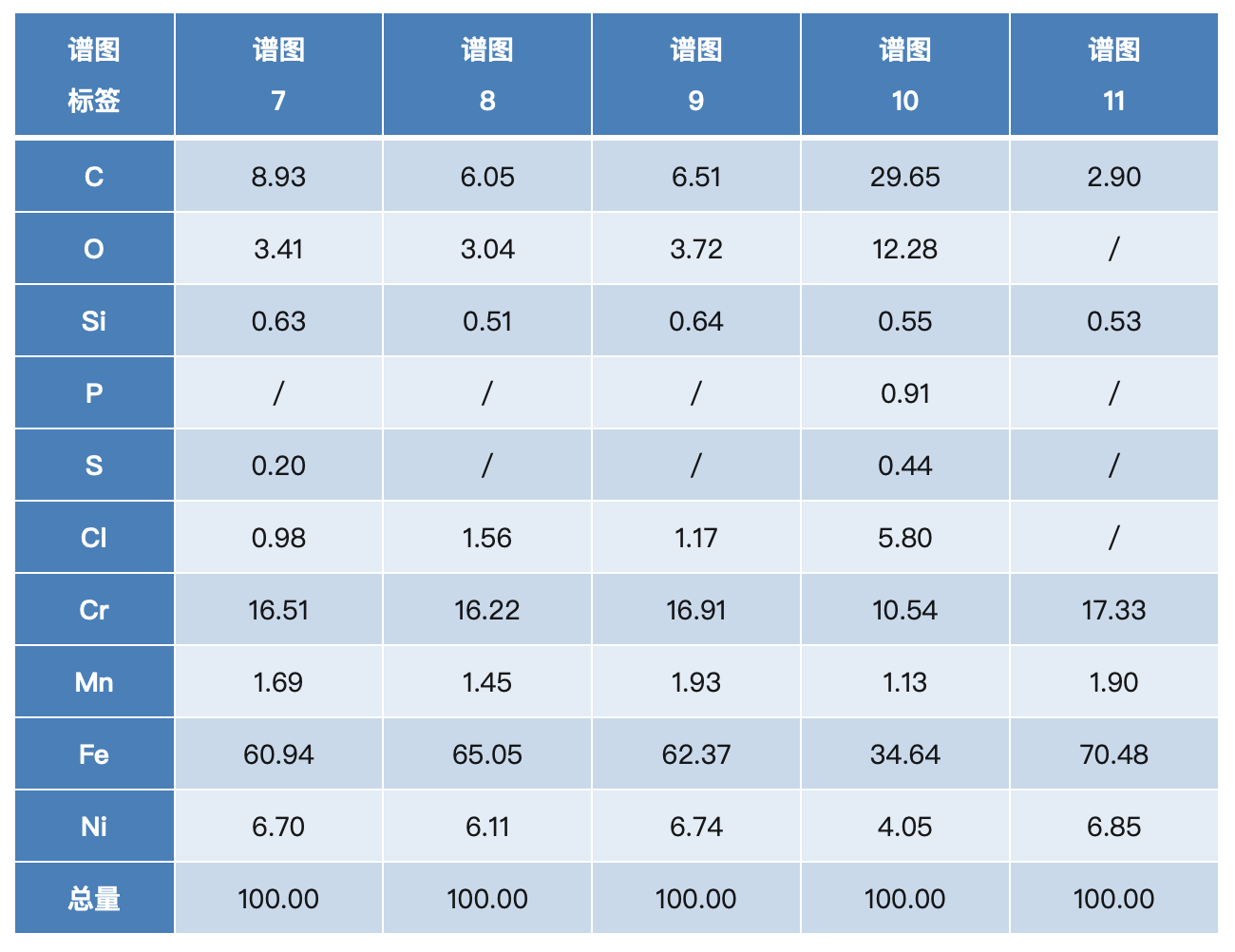

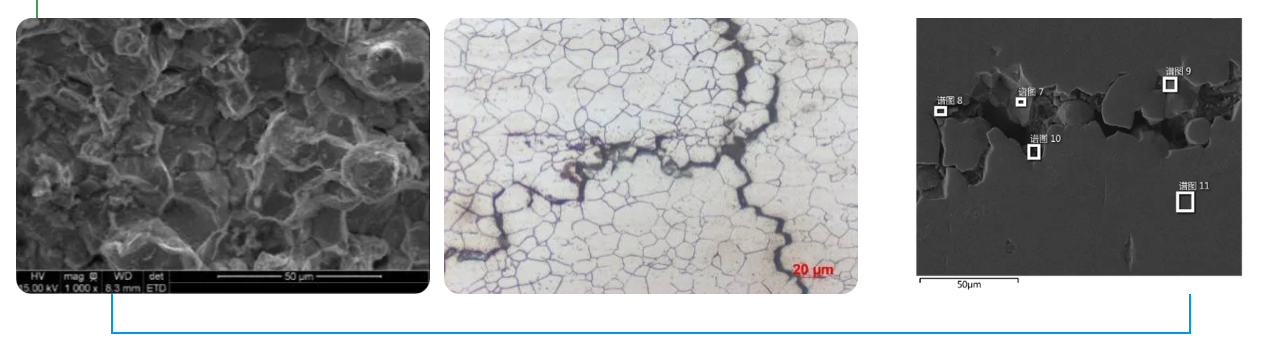

● 通过断口分析、金相观察、能谱检测，发现断裂呈沿晶特征，晶界富集氯离子（Cl）。

● 通过化学成分分析发现材料碳含量超标，晶界析出碳化物，加剧腐蚀敏感。

● 通过与未失效件比对发现
未失效件表面有铝碳涂层，具有防腐保护作用，耐应力腐蚀性能优于失效件。

结论：本次失效为典型的应力腐蚀开裂，由氯离子环境 + 材料晶界弱化 + 装配残余应力共同引发。

建议：选用超低碳不锈钢/双相钢，并施加表面防腐涂层，提升服役寿命。

防患于未然，从一次专业检测开始

CTI华测检测覆盖“材料–结构–环境”全链条检测能力，为航空航天/ 轨道交通/海洋工程/电子设备/基建与能源等行业提供可靠保障。

核心技术服务包括：

微观断口分析（SEM/EDS）：精准识别裂纹起源与腐蚀元素；

金相与组织检测：揭示晶界状态、碳化物分布与裂纹路径；

成分与硬度测试：验证材料是否符合标准规范；

环境-应力耦合模拟：复现真实工况，定位失效机制；

防腐涂层性能评价：推荐最优表面处理方案。

我们拥有CNAS/CMA认可实验室，无论是材料选型、工艺优化，还是在役设备风险评估，为您提供从检测到咨询的全周期支持。

END
