高分子材料快速寿命评估 ——基于老化动力学，新一代老化评价与服役寿命预测技术服务

        在汽车、电子、建筑、新能源和航空航天等国民经济支柱领域，高分子材料正以前所未有的速度替代传统金属。然而，高分子材料在长期使用中，常受温度、光照、湿度、机械应力等作用发生老化，最终导致失效，酿成安全事故、客户投诉、资源浪费与环境污染。一个无法回避的问题是：客户对我的产品感兴趣，但要我回答，产品寿命到底有多长？

        传统实验室老化测试动辄几百到几千小时，户外曝晒更要几年——严重拖慢研发节奏，批次质量难以把控，服役寿命“靠经验、靠外推”，预测结果往往和实际结果差异巨大。

        好消息是：CTI华测检测引入一套基于“原位快速老化评价系统 + 老化动力学寿命预测”的新技术，让高分子材料的寿命从“试出来”走向“算出来”，做到更快、更准、更简单。

1 传统老化测试的三道坎

        试验时间太长：材料早期性能老化不明显，性能随时间呈非线性，短期数据无法外推到长期；依赖实验室加速，试验周期需要几百到数千小时。

         “假阳”和“假阴”的情况：实验室的加速或超加速条件，可能触发正常服役条件下不会发生的副反应，或者正常服役条件下的反应来不及发生，导致老化机理偏移，造成”假阳“和”假阴”的情况。

        实验室结果外推困难：传统试验基于标准试验方法的单一试验条件（如GB/T 1865 循环A ，海南自然曝晒），因为不同材料对温度、光强等老化因素的敏感性不同，所以没有统一加速倍率，实验室单一条件的结果难以表征材料在实际环境的相对表现。从而导致，测试结果与实际不符的情况；也无法回答实验室老化一千小时，相当于户外服役几年的问题。

2 原位快速老化评价系统（CAES）

        华测的破局之道：革新材料老化评价方式，无需严苛测试条件，快速识别老化真相，量化实验室加速与户外服役的对应关系。

        评价周期短：特定条件下最快3 小时（传统方法需几百小时实验室加速，或数月到数年户外曝晒）

        避免”假阳“和”假阴”的情况：原位快速老化系统，ppm级高灵敏评价材料老化的“过程”的气相降解产物），而非老化力学 、表观等性能等滞后的“结果”指标。避免因老化条件选择不合适，导致老化机理发生改变。

        计算加速倍率：和传统试验基于标准试验方法的单一试验条件，原位快速老化系统可以进行通过改变温度、光强等老化因素的强度，进行不同试验条件的正交测试，可以回归得到老化动力学方程中，温度、光强等老化因素敏感性的参数，从而可以计算材料老化的加速倍率，使得回答实验室老化一千小时，相当于户外服役几年成为可能。

 * 服役寿命评估三步流程

第一步 求得材料的老化动力学方程及其适用温度范围

        在较宽温域内，快速（10小时左右）测定材料在不同温度下的老化速率。经回归拟合，得到材料独有，表征老化速率（k）Arrhenius 方程的参数。

第二步 在适合范围内开展加速老化测试

        在第一步确定合适的温度范围开展常规加速老化，定期取样测试关注性能（力学、压缩永久变形等）随时间的变化。

第三步 预测服役寿命

        将第二步中获得的性能数据（P）与第一步中的老化反应累积量 ( k·t）联立，构建材料性能的老化过程函数。在合适的温度范围内，选择任意温度，设定性能失效阈值，就可以计算，该材料达到性能阈值的时间，即服役寿命。

* 三大核心优势

        快：样品批次原位快速老化 QC 检测仅需3小时（对比不同批次的老化速率差异）；样品的原位快速老化动力学评估 10 小时完成；服役寿命评估较传统方法时间少数倍。

        准：试验条件根据原位快速老化测试结果确定，避免老化机理偏离带来的误判。预测值与实测值偏差多在 ±5% 以内（橡胶密封件多温度验证），显著提升可靠性。

        简单：基于老化动力学测量，得到老化参数，计算老化速率，不依靠经验和猜测。试验设计逻辑清晰，结果可验证。

 实证案例▼

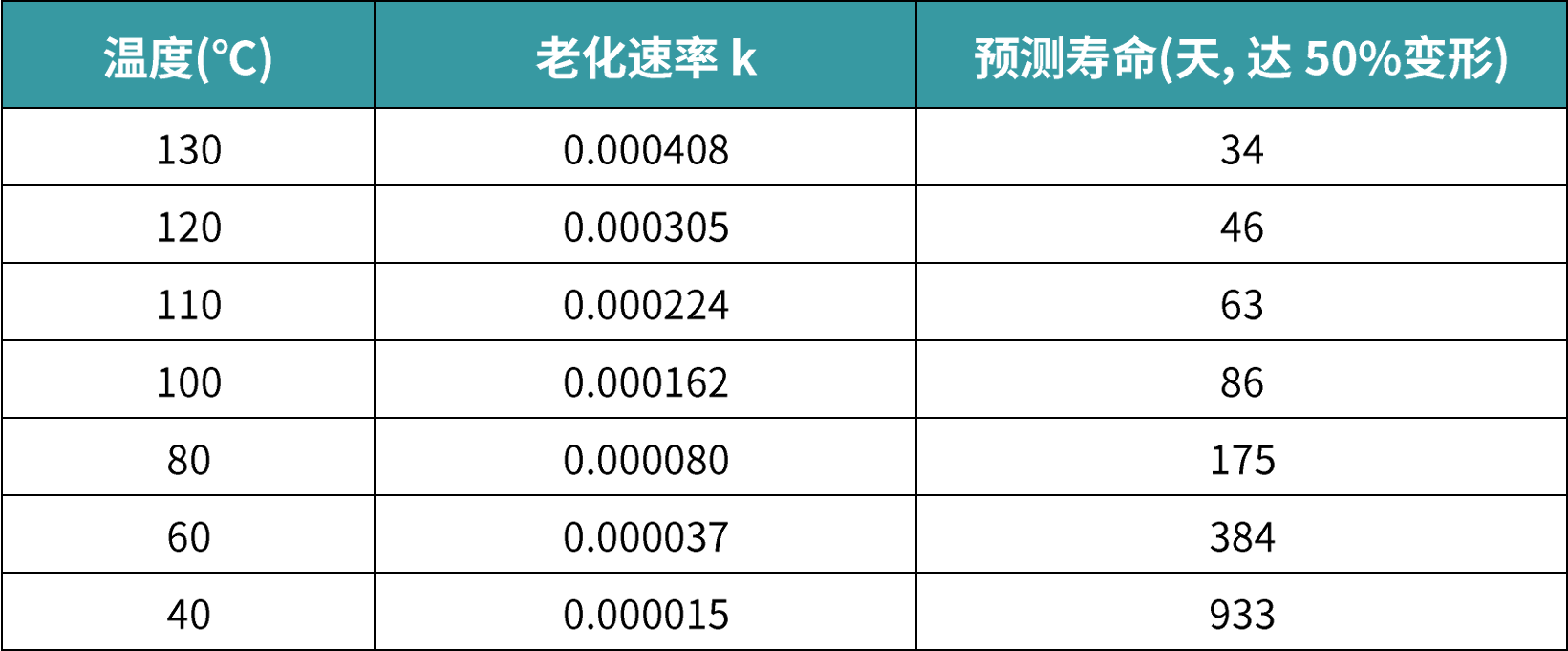

        （橡胶密封件）：以压缩永久变形率达 50% 为失效阈值，预测其在不同温度下的服役寿命——80℃约175 天、60℃约384 天、40℃约933天；140/130/120/110℃多温度点的预测值与实测值吻合良好，绝对偏差多在5%以内。

* 技术背书与传统标准结合

        核心寿命预测方法受中国发明专利保护（专利申请号：202510882415.4）
        ISO11346:2023 Rubber, vulcanized or thermoplastic - Estimation of life-time and masimum temperature of use

        GB/T 20028-2026 硫化橡胶或热塑性橡胶寿命和最高使用温度的推算
        GB/T 7142-2026塑料长期热暴露后时间-温度极限的测定

* 适用场景

        原材料 / 批次 QC：快速识别性能劣化批次（过期料、工艺波动），3小时完成，效率远高于传统方法。

        新材料 / 配方筛选：高分子材料快速评估（10 小时完成），用老化动力学参数对比不同配方的优劣与稳定性，让配方老化性能调整更有针对性，加速技术验证与成果转化。

服役寿命预测：优化原有的服役寿命预测模式，预测结果逻辑清晰，结果可验证。

产品未出厂，寿命已先知。欢迎垂询与验证。

咨询电话：400-880-7979

访问CTI华测检测官网或致电

获取更多定制方案
