光伏与新能源绝缘材料"生病"如何防范？IPT测试揭秘缓慢致命的"慢性病"-华测建筑工程及工业

据国家能源局最新权威数据显示，截至2026年7月底，全国光伏发电装机容量达12.86亿千瓦，稳居我国第一大电源。然而，光伏设备长期露天运行，组件、接线盒、逆变器等核心部件的绝缘材料，在潮湿、多尘、盐雾等复杂环境中，极易滋生一种隐蔽的"慢性病"——斜面漏电痕迹与蚀损（IPT）。

真实案例警示：

2023年11月，海南琼海市一临街住宅楼顶的户用光伏系统突发大火，过火面积近200平方米，光伏组件几乎全部被烧毁。事故原因正是房东从网上购买的不合格光伏组件，绝缘材料在长期运行中失效所致。

IPT是一种微观劣化过程，初期难以察觉，但微电痕在潮湿、污染环境下持续延伸，最终可能引发短路、火灾甚至电力系统瘫痪。从高压输电线路到新能源汽车电池管理系统，再到精密电子设备，任何绝缘材料都可能面临这一威胁。您的绝缘材料，究竟能抵抗这种"慢性病"多久？

电痕与蚀损，

一场复杂的化学“战役”

斜面漏电痕迹和蚀损（Inclined Plane Test，简称IPT）的产生，并非单一因素所致，而是一场复杂的物理化学“战役”。当绝缘材料表面附着污秽（如盐分、灰尘）并受潮时，会形成导电通路，产生泄漏电流。电流产生的热量使水分蒸发，形成干燥带，导致电压高度集中，进而引发表面放电与碳化。

这场“战役”的胜负，主要取决于四大核心因素：

1. 材料性能：树脂的分子结构决定了基础性能。选用高电阻率、强耐水解性及高热变形温度的树脂（如高温尼龙、特种工程塑料），能为材料提供优良的绝缘基底，是通过IPT测试的核心前提。

2. 添加剂的协同与制约：配方设计需格外谨慎。卤系阻燃剂‌会显著降低塑料耐漏电起痕性能，促进表面碳化导电通道（电痕）形成‌，无卤阻燃体系若设计得当可兼顾阻燃性与耐痕性；抗静电剂或导电填料会显著降低体积电阻率，直接恶化IPT测试表现，需严格规避或谨慎使用。

3. 材料表面状态：制备和处理过程中会产生残留物(如脱模剂、油脂)，会影响材料的导电性能。测试前必须彻底清洗，以确保结果客观。

4. 测试环境与工况：试验环境的温度与湿度会直接影响污染溶液的电导率及液滴蒸发速率，从而改变材料的放电表现。此外，在直流（DC）与交流（AC）电压下，材料的蚀损机理存在差异，例如在同等参数下，直流正极性电压往往会导致更严重的材料蚀损。因此，严格控制实验室环境并精准模拟实际工况至关重要。

如何科学评估材料“抗电痕”能力？

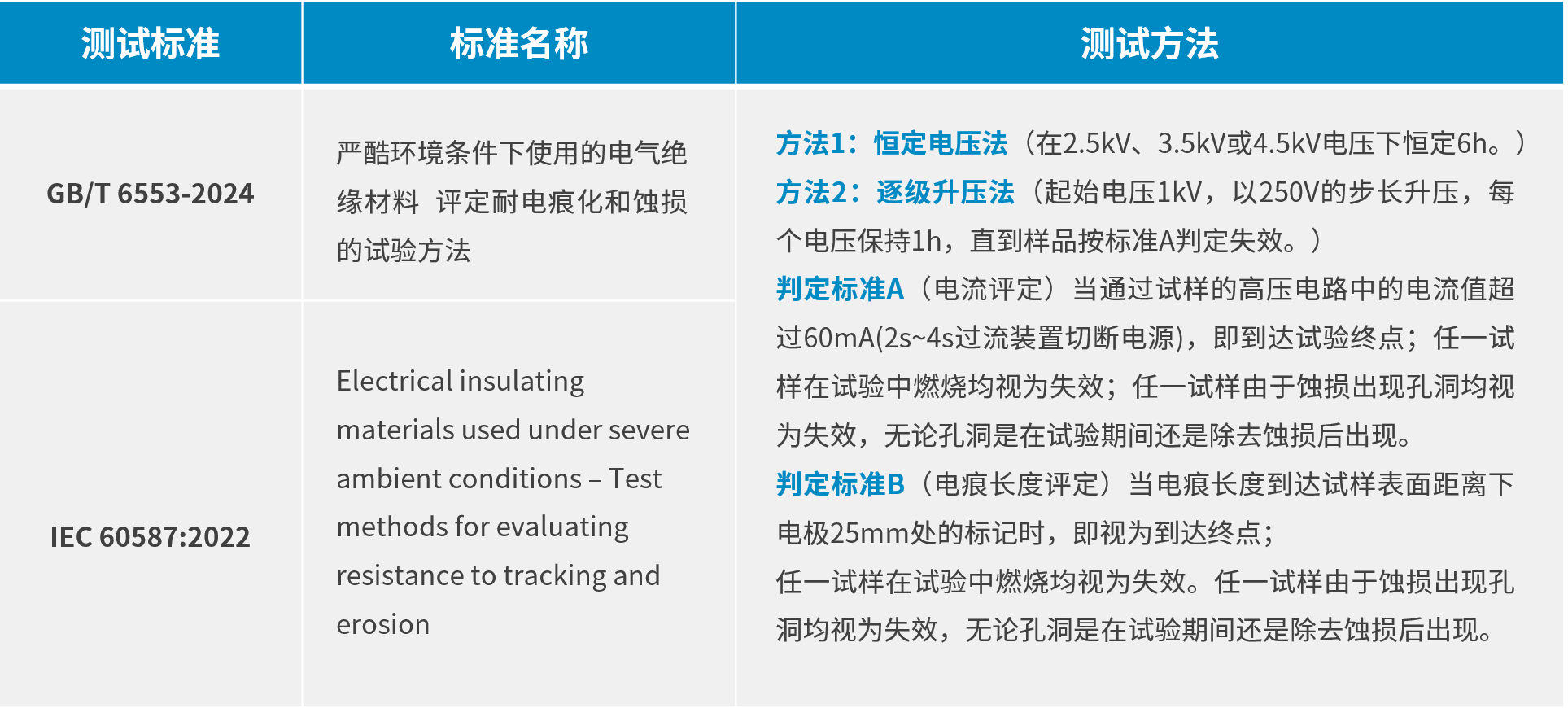

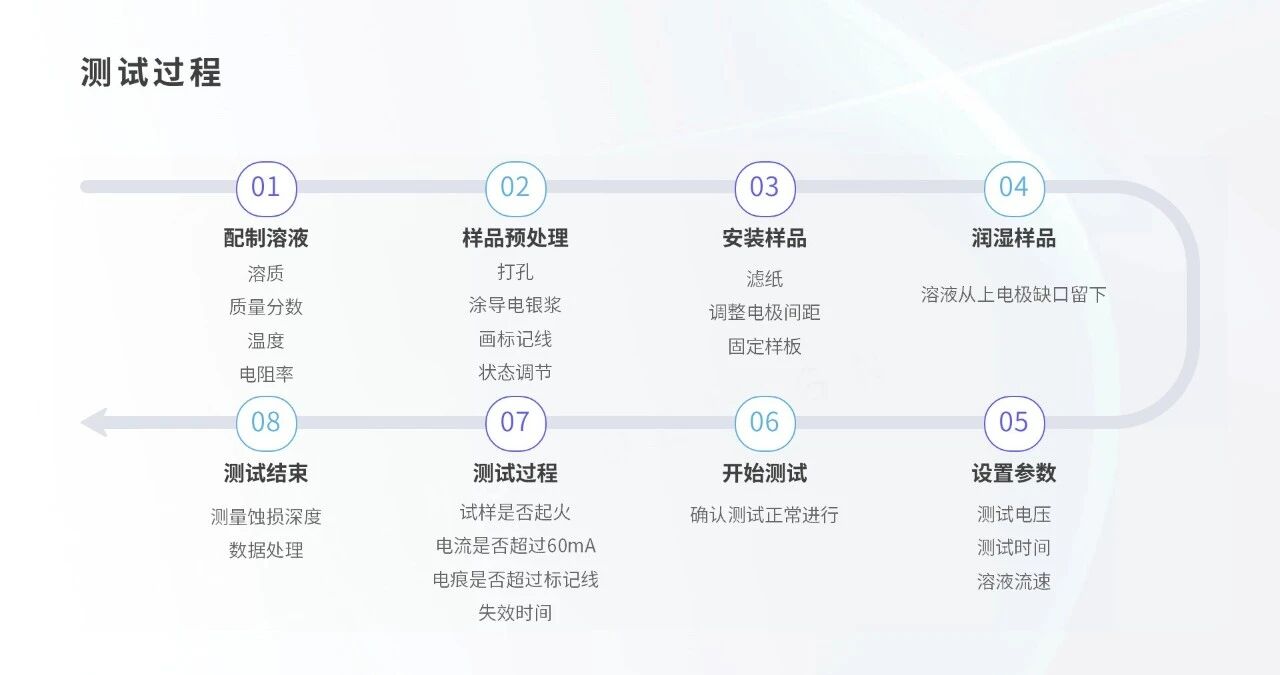

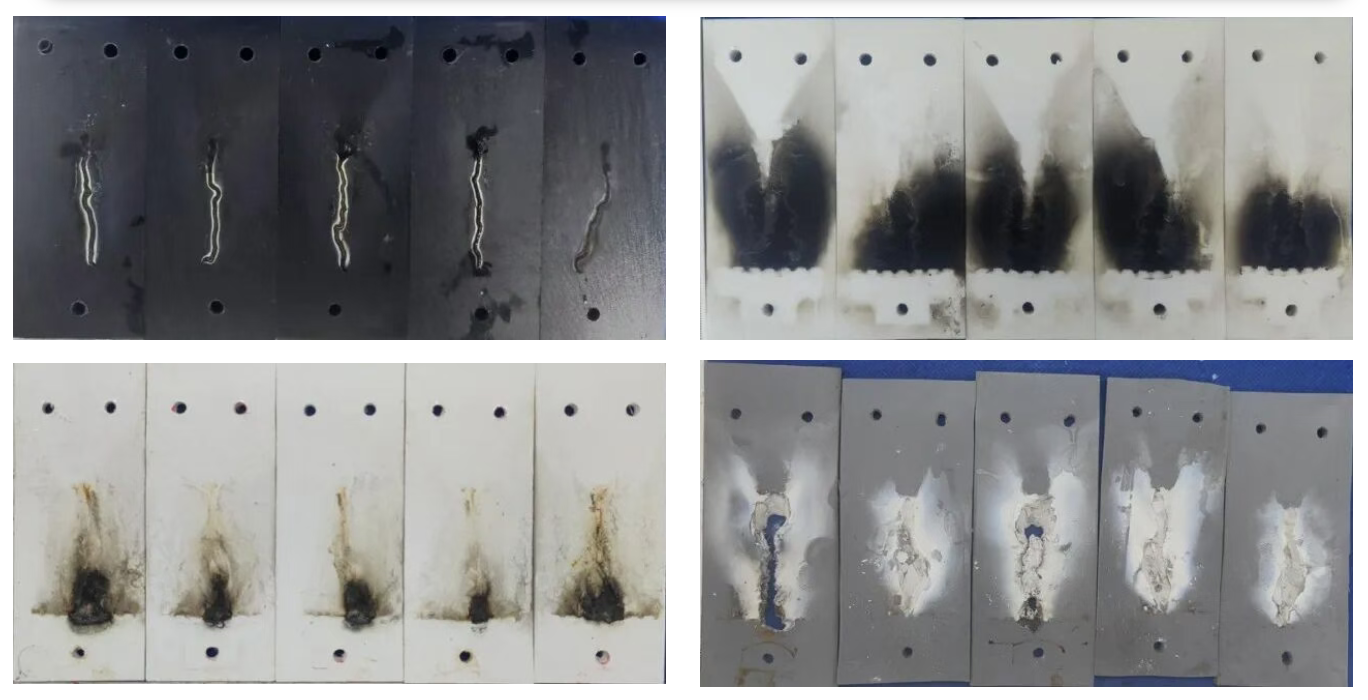

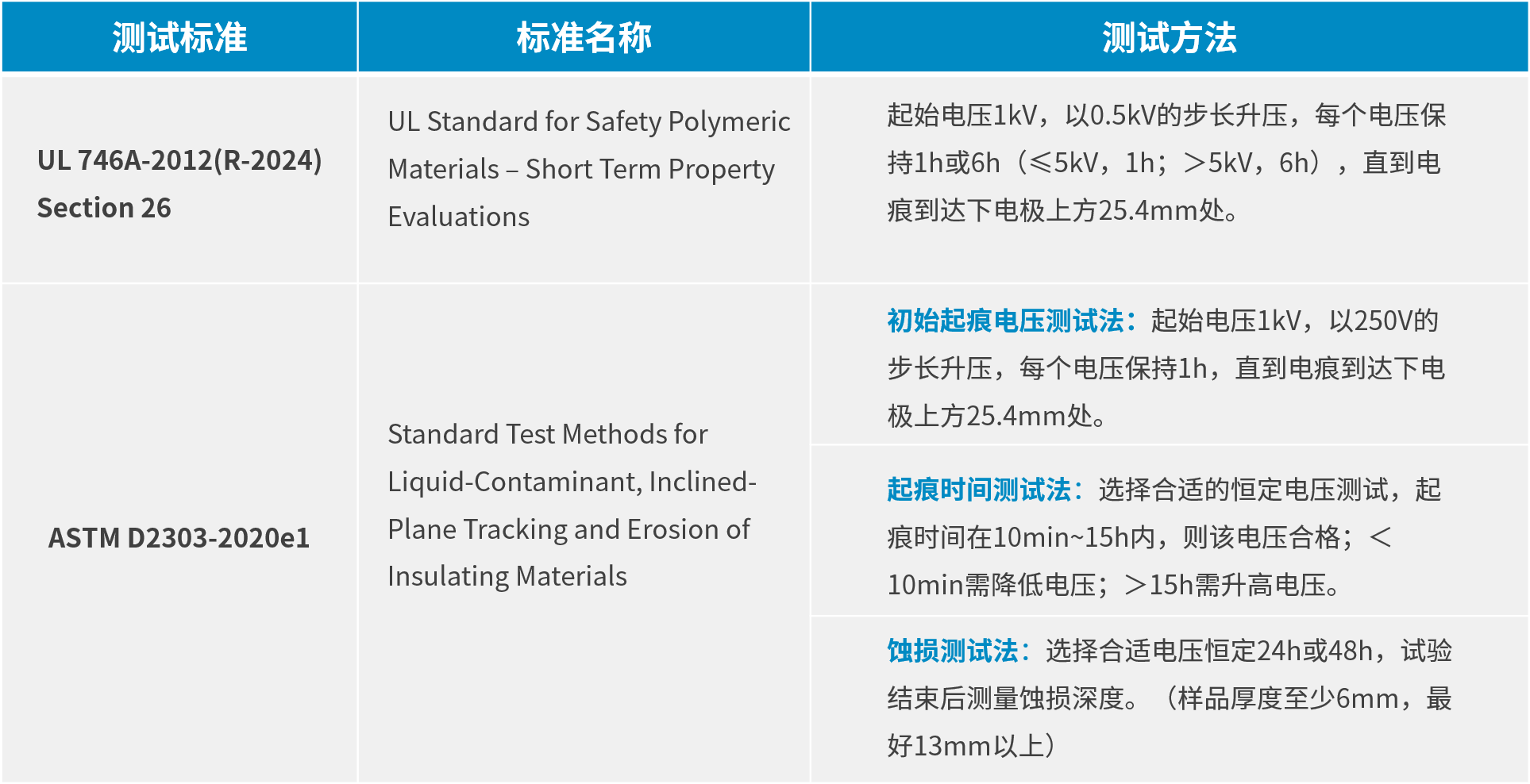

依据IEC 60587、GB/T 6553、ASTM D2303等主流标准进行测试，试验过程中需密切观察材料表面的漏电起痕与蚀损情况。测试结果的判定不仅依赖于传统的失效标准（如过流保护装置动作、出现持续燃烧或电极间形成导电通道），还需进行深度的量化分析。对于难以区分漏电起痕和蚀损的情况，需在测试后使用深度规或光学显微镜测量电极间的最大蚀损深度。同时，结合泄漏电流分析、表面温度场分布以及局部放电（PD）特征，全面评估材料在不同老化阶段的耐受极限与失效机制。
