当金属零件突然断裂，那参差不齐的断面在普通人眼中是废品，但在工程师眼中，却是一份详尽的失效诊断报告。作为国内领先的检测认证服务机构之一——CTI华测检测（股票代码：300012）凭借高精尖设备与海量实战案例，带您透过宏观与微观的双重视角，精准破译断口隐藏的“失效密码”，从源头规避工业风险。
解读断口, 聆听金属的"遗言"
在工业制造与运维中，金属失效分析不仅是查明事故原因的手段，更是优化设计、改进工艺的关键依据。断口保留了裂纹萌生、扩展直至最终断裂的全过程信息。我们通常遵循“由宏观到微观，由表象到机理”的逻辑链条。
宏观模式定基调
第一层
一眼看穿断裂“性格”
拿到断裂件，资深工程师首先通过肉眼或低倍放大镜观察宏观断口形貌。这一步能快速锁定断裂类型，缩小排查范围。这能快速判断断裂：是脆性还是韧性？是疲劳还是过载？
1 韧性断裂：“宁弯不折”的撕裂
● 典型特征：断裂前发生显著塑性变形（如缩颈）。断口呈暗灰色、纤维状，边缘常有剪切唇（倾斜45°的光滑区域），典型形貌为杯锥状。
● 通俗理解：就像用力撕扯一块韧性极佳的橡皮糖，先被拉长变细，最后才断开。
● 潜在原因：过载、材料塑性过好或应力集中不足。

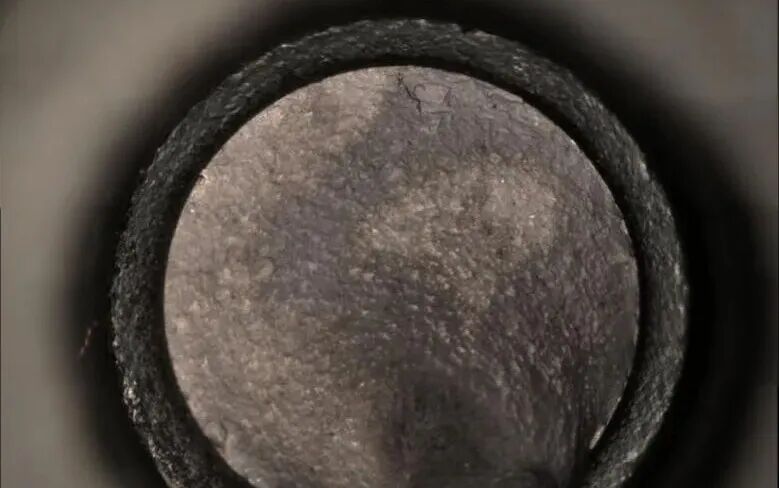

图1: 杯锥状断口宏观照片
2
脆性断裂：“突然崩溃”的解体
● 典型特征：断裂前几乎无变形，断口平齐、光亮，常呈晶粒状或放射状（人字形花纹）。花纹的汇聚点，就是裂纹的起源地。
● 通俗理解：如同掰断一块干饼干，干净利落，断面甚至能完美拼合。
● 潜在原因：低温冲击、材料脆化、严重缺陷或快速加载。

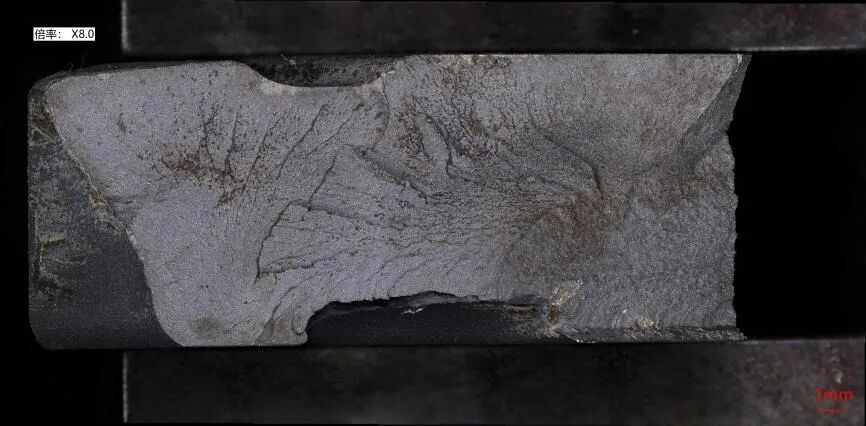

图2: 带有明显放射线及人字形花纹的脆性断口宏观照片
3 疲劳断裂——“积劳成疾”的破坏
● 典型特征：断口界限分明，分为光滑的贝壳纹区（裂纹缓慢扩展，经反复摩擦抛光）和粗糙的瞬断区（最终一次性拉断）。贝壳纹通常从应力集中点（如缺口、腐蚀坑）向外发散。
● 通俗理解：如同反复弯折一根铁丝，虽然每次力度不大，但最终在某处因“累”而断。
● 潜在原因：交变载荷、设计应力集中、表面加工缺陷。

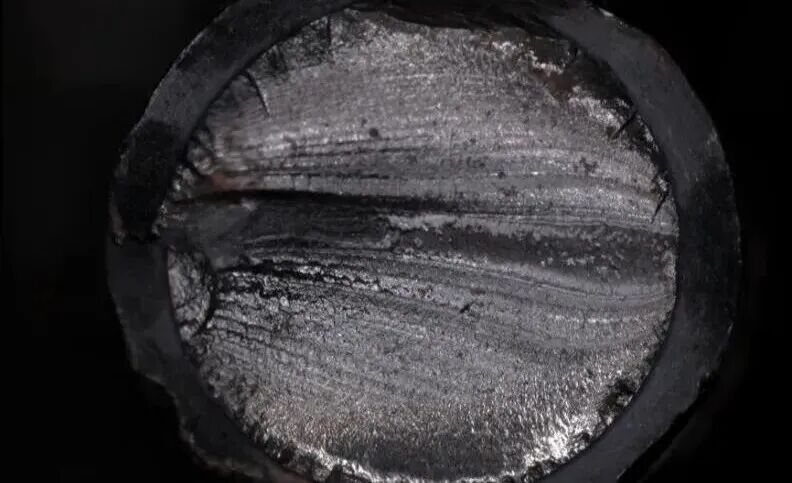

图3: 典型疲劳断口宏观照片，清晰显示光滑的疲劳扩展区和粗糙的最终断裂区微观形貌见真章
第二层
电镜下的“铁证”
宏观判断只能提供方向，真正的失效机理确认，必须依赖扫描电子显微镜（SEM）等高精度设备。CTI华测检测拥有多台场发射扫描电镜及能谱仪（EDS），可深入微米甚至纳米级细节。
韧窝（Dimples）：韧性断裂的“指纹”
● 微观形貌：布满如蜂窝状或满天繁星般的小凹坑。这是材料内部微孔洞在拉伸下长大、聚合留下的痕迹。
● 深度解读：韧窝的大小和深度，反映了材料的塑性和第二相颗粒的分布。等轴韧窝对应拉伸，拉长韧窝对应剪切或撕裂。

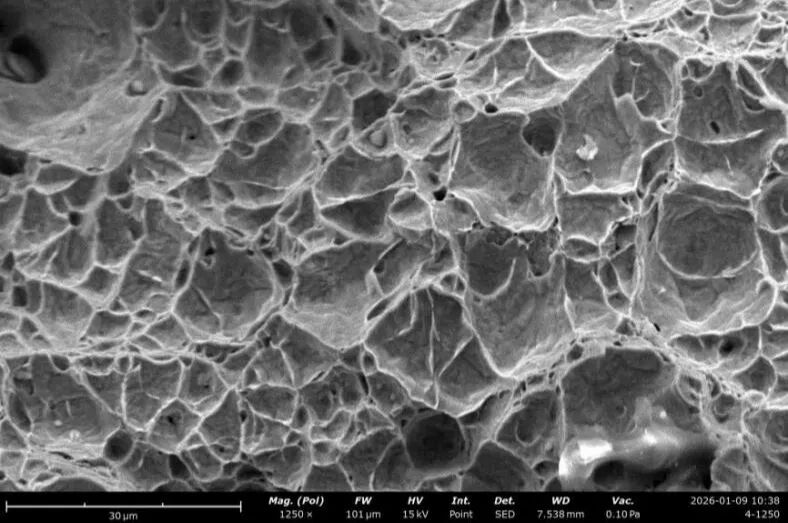

图4: 扫描电镜下典型的等轴韧窝和拉长韧窝形貌对比图
解理台阶与河流花样——脆性断裂的“路径”
● 微观形貌：晶体沿特定晶面解理开裂，跨越不同高度晶面形成台阶，汇聚成“河流花样”。
● 深度解读：这是典型的穿晶脆性断裂。常见于体心立方金属（如铁素体钢）在低温或冲击下。

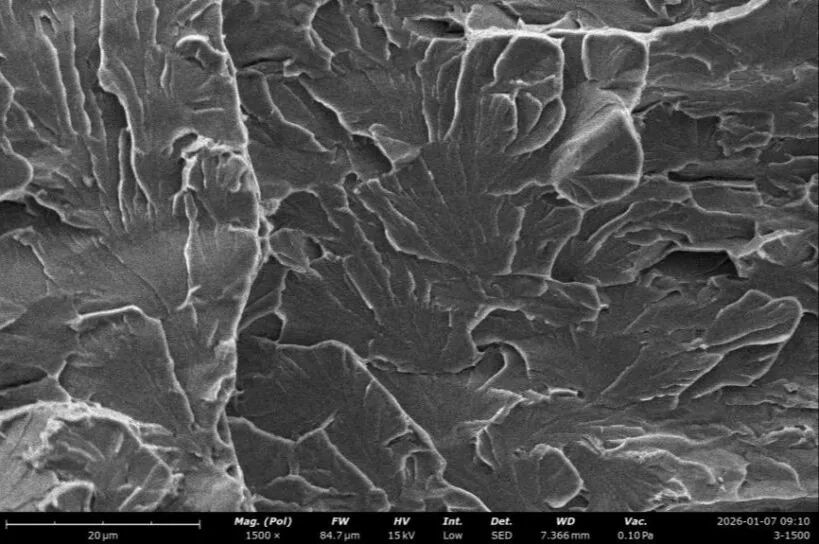

图5: 解理断口上的河流花样电镜照片，箭头指示裂纹扩展方向
疲劳条纹——循环载荷的“日记”
● 微观形貌：一系列平行、弯曲的条纹，像贝壳纹的微观版本。
● 深度解读：每一条条纹通常对应一次载荷循环。通过测量条纹间距，专家可反推当时的载荷大小及裂纹扩展速率，是判定疲劳失效的“铁证”。

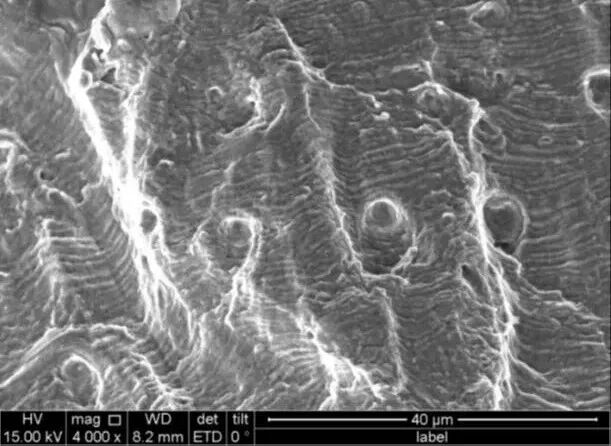

图6: 高倍电镜下的清晰疲劳条纹照片
沿晶断口——“薄弱边界”的失守
● 微观形貌：呈现“冰糖状”或岩石颗粒状，清晰暴露晶粒轮廓。
● 深度解读：裂纹没有穿过晶粒，而是沿着脆弱的晶界扩展。罪魁祸首可能是氢脆、回火脆性、应力腐蚀（SCC）或晶界腐蚀。这是一种危害极大的脆性断裂。

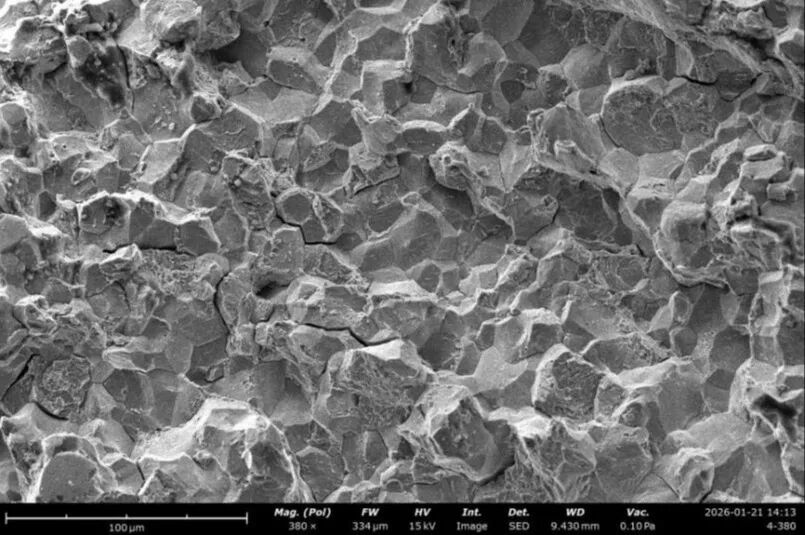

图7: 典型的“冰糖状”沿晶断口电镜照片
其他常见“蛛丝马迹”
● 二次裂纹：主裂纹旁的小裂缝，常见于疲劳和环境脆化。
● 腐蚀产物：断口上覆盖的氧化物或盐类，直接指向腐蚀环境。
● 韧窝中的夹杂物：坑底的小颗粒，可能就是引发空洞的“元凶”。
断口分析不仅仅是看图说话，它是连接零件失效表象与设计、材料、工艺、服役环境的关键桥梁。
作为国内领先的检测认证服务机构，CTI华测检测在材料失效分析领域深耕多年：
硬核设备：配备场发射扫描电镜（FE-SEM）、透射电镜（TEM）、X射线衍射仪（XRD）等顶尖设备。
专家团队：拥有经验丰富的失效分析工程师团队，熟悉各类行业标准（GB, ISO, ASTM等）。
全链条服务：从故障溯源到根因分析，再到提供选材优化、工艺改进、防护方案，我们提供一站式解决方案。
我们的价值
将零散的断口痕迹转化为严谨的分析结论，帮助企业在产品设计、生产制造及后期运维全链条中规避失效风险，为工业设备的安全运行与产品质量提升保驾护航。
